Резервное электроснабжение загородного дома: генератор, ИБП и сценарии
Как перед покупкой или модернизацией проверить резервное питание: составить карту критических нагрузок, проследить переключение источников и испытать систему без опасных экспериментов.
Генератор на участке ещё не означает, что дом выдержит отключение сети. Между источником и жизненно важным оборудованием находятся переключатель, распределительный щит, автоматика, аккумуляторы, кабели и решения о том, что именно питать. Сбой в любом звене может оставить работающий двигатель рядом с домом, а отопление, связь или насос — без электричества. Поэтому вопрос покупателя не «какой мощности генератор?», а «какие функции сохраняются при разных отказах и кто это подтвердил испытанием?».
Этот материал посвящён узкому сценарию резервного питания, а не общей проверке всей инженерии: её удобно начать с аудита скрытых систем за отделкой. Здесь разберём роли ИБП и генератора, выбор критических цепей, безопасное подключение, совместимость источников и протокол приёмки. Ни паспортная мощность, ни объём топливного бака сами по себе не дают доказанного времени автономной работы конкретного дома.
Сначала определите функции, которые нельзя потерять
Нарисуйте не список всех розеток, а карту потребностей семьи. Для отопления важны не только котёл, но и его контроллер, циркуляционные насосы, клапаны и иногда оборудование подачи топлива. Для воды — насосы и управляющая автоматика; для доступа — ворота, домофон, охранная система и возможность открыть двери вручную. Для связи — маршрутизатор и оборудование провайдера на стороне дома. В большом доме могут быть отдельные системы вентиляции, дренажа, пожарного оповещения и серверная. Их фактическую зависимость от электричества нужно выяснять по схеме и проверке на месте, а не по общему названию системы.
Разделите нагрузки на три группы: сохраняемые без перерыва, допускающие краткую паузу до запуска резервного источника и отключаемые на время аварии. Не записывайте бассейн, зарядку автомобиля, кухонную плиту и декоративное освещение в «необходимые» только потому, что они находятся в доме. И наоборот, не отбрасывайте маленький контроллер, от которого зависит крупная система. Электрик должен привязать каждую выбранную функцию к конкретной линии щита, её номинальным и пусковым нагрузкам, способу защиты и владельцу оборудования.
- Попросите однолинейную схему и перечень цепей с ясной маркировкой.
- Укажите функцию, питающую линию и допустимый перерыв для каждой нагрузки.
- Отдельно отметьте насосы и электродвигатели: их запуск может отличаться от установившегося режима.
- Выясните, что произойдёт при одновременном запуске нескольких устройств и какие нагрузки автоматика отключит первыми.
Если продавец не может показать, какие цепи подключены к резерву, фраза «генератор питает весь дом» остаётся непроверенной. При поиске домов на Рублёво-Успенском шоссе и Новорижском шоссе сравнивайте не только комплектацию установки, но и документы, сервисную историю и результат испытания именно выбранного объекта.
ИБП закрывает паузу, генератор — более длительный сценарий
Источник бесперебойного питания принимает на себя выбранную нагрузку при исчезновении штатного питания; его аккумулятор обеспечивает переходный период или работу отдельных устройств. Генератор — другой источник, который нужно запустить, вывести на рабочий режим и подключить через корректное переключение. Эти роли не взаимозаменяемы. Если роутер продолжает работать от ИБП, это не доказывает, что он останется включённым при исчерпании батареи; если генератор запустился, это ещё не доказывает, что ИБП примет его напряжение и частоту.
В руководстве Schneider Electric по выбору ИБП предлагается считать фактическую мощность подключённых устройств и отдельно оценивать время работы при данной нагрузке: при увеличении нагрузки доступное время уменьшается. У конкретной модели проверяйте не только ватты и вольт-амперы, но и выходную форму напряжения, требования к входу, состояние батарей и совместимость с обслуживаемыми устройствами. Для насоса, котла или автоматики решение следует согласовать с их изготовителями и проектировщиком; бытовой ИБП для компьютера нельзя автоматически считать пригодным для всей котельной.
Производитель также описывает ситуацию, когда ИБП не принимает питание от генератора из-за качества входного напряжения и начинает циклически переходить на батарею. Поэтому испытание должно охватывать связку под реальной согласованной нагрузкой: сеть исчезла, ИБП сохранил нужные функции, генератор запустился, переключатель сработал, ИБП принял новый вход и аккумулятор начал заряжаться. Проверяйте журнал событий и индикацию, а не только звук двигателя.
Переключение и критические цепи должны быть понятны на схеме

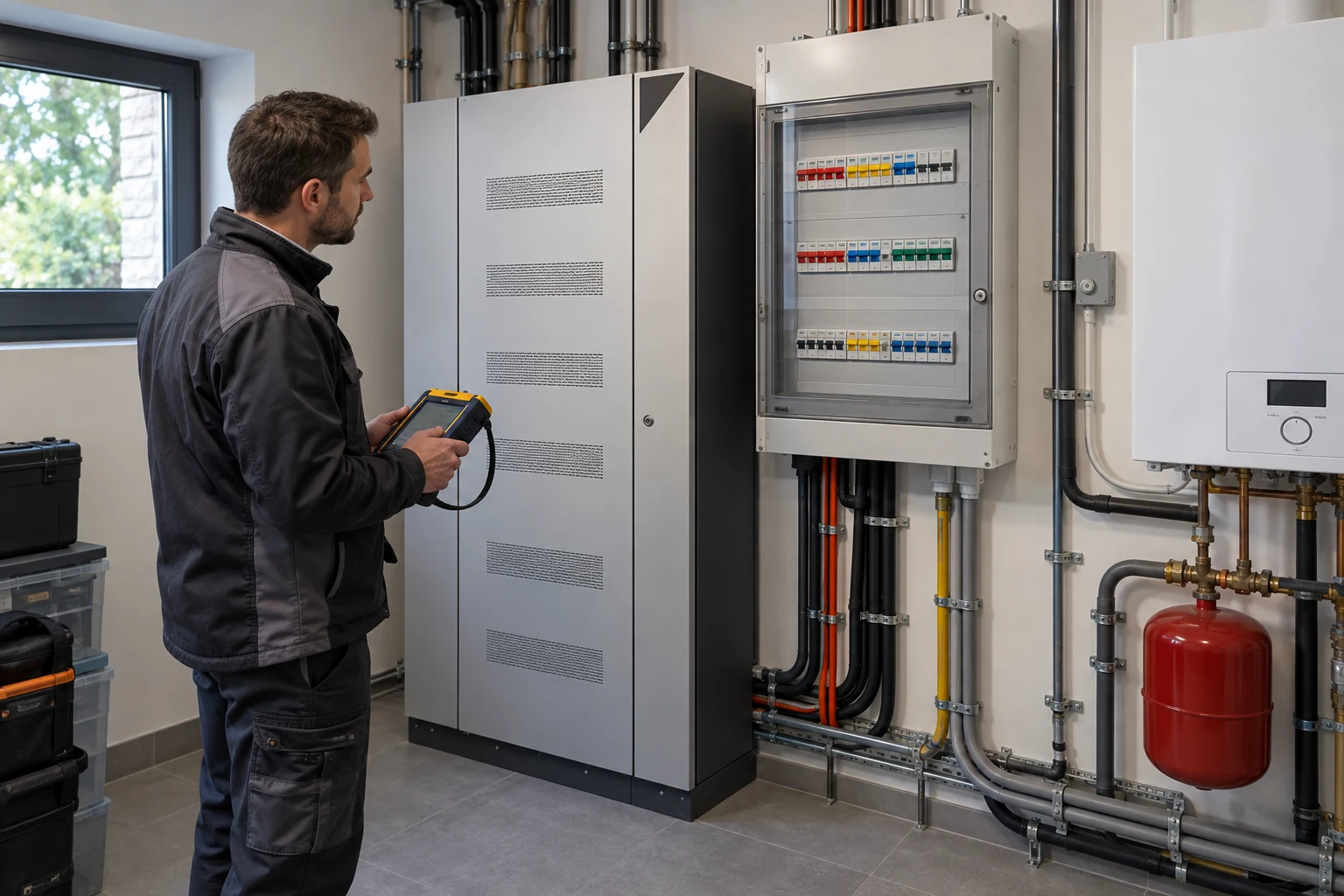

Попросите специалиста проследить путь от вводного устройства до конечной нагрузки. Нужны актуальная однолинейная схема, понятная маркировка щитов, расположение устройства переключения, перечень защищённых цепей и описание ручного режима на случай отказа автоматики. Проверка должна показать физическое исключение опасной обратной подачи в сеть и корректное возвращение к основному вводу. Не разрешайте «тест» с подачей энергии в домашнюю розетку: это не способ подключения резервного источника, а риск для людей и оборудования.
Если в доме несколько вводов, фаз или отдельных строений, попросите проектировщика явно указать, что питается от каждого источника и как система ведёт себя при частичном отказе. Уточните, что происходит при отключении только одной линии, при отказе самого переключателя, при разряженном аккумуляторе и при восстановлении сети, когда генератор ещё работает. Существующая схема может быть хорошей, но её нужно сопоставить с фактической разводкой после реконструкций и добавления нагрузок.
Испытания и измерения проводит квалифицированный электрик с согласованным безопасным планом. Покупателю полезно присутствовать и фиксировать результат, но не открывать щиты, не отключать вводы самостоятельно и не имитировать аварии перемычками. Для общей подготовки дома к холодному сезону есть отдельный чек-лист отопления и технического состояния; резервное питание в нём лишь одно из зависимых звеньев.
Место генератора — вопрос безопасности, а не эстетики
МЧС напоминает, что генератор выделяет угарный газ и требует соблюдения руководства, защиты от влаги и безопасного обращения с электричеством. CDC отдельно предупреждает: переносной генератор нельзя запускать внутри дома или гаража даже при открытых дверях и окнах; он должен работать снаружи вдали от дверей, окон и вентиляционных отверстий, а в доме нужны автономные или резервируемые датчики CO. Рекомендацию CDC по расстоянию нельзя выдавать за универсальную российскую норму для любой стационарной установки: проектировщик сверяет местные требования, руководство модели, размещение воздухозаборов и фактическую розу ветров.
При осмотре отметьте направление выхлопа, доступ для обслуживания, наличие защищённой наружной площадки или специально спроектированного помещения, вентиляцию, шум относительно жилых зон и соседей, путь топлива и условия его хранения. Уличный корпус не должен превращаться в тесный непроветриваемый «шкаф» только ради вида. Проверьте, не перекрывают ли снег, листья и ландшафт вентиляционные отверстия, и кто обслуживает установку после зимы. Топливо, пожарная безопасность и инженерное размещение требуют индивидуального проекта, а не универсального совета по фотографии.
Испытайте последовательность отказов, а не один удачный запуск
Согласуйте с владельцем и обслуживающей компанией сценарный протокол до сделки. Тест проводят при зафиксированном состоянии нагрузок и батарей; в отчёте указывают дату, условия, приборы, события автоматики, непрерывность критических функций и ограничения проверки. Не обещайте часов автономии без измерения расхода под реальной нагрузкой и оценки запасов топлива: расход и доступная ёмкость зависят от установки и режима. Безопасный демонстрационный тест может быть короче требуемой автономности, поэтому долгий сценарий дополнительно подтверждают расчётами и сервисными данными.
- Исчезновение основной сети: что остается включённым немедленно, какие события записал ИБП?
- Пуск резерва: стартует ли генератор, успевает ли переключатель перевести согласованные цепи?
- Работа под нагрузкой: принимает ли ИБП генератор, устойчивы ли котёл, насосы, связь и охрана?
- Неудачный пуск: сколько функций поддержит батарея и кому придёт уведомление?
- Возврат сети: правильно ли выполнены обратное переключение, остановка и восстановление заряда?
Отдельно спросите, доступен ли ручной режим и кто вправе им пользоваться. Полезно проверить автоматические оповещения, но нельзя считать удалённый мониторинг достаточным, если локальный обслуживающий персонал не знает процедуру. Наличие телеметрии не устраняет физическую неисправность. Для удалённой резиденции назначьте ответственного за регулярные пробные пуски, сервис батарей, топливо и выезд при аварии.
Документы, обслуживание и решение перед покупкой
Перед сделкой запросите паспорта генератора и ИБП, проекты и исполнительные схемы, протоколы ввода и испытаний, документы на устройство переключения, журналы обслуживания, замен батарей и ремонтов, договор с сервисом. Попросите показать последние неисправности и отключения, а не только плановый сервис. Проверьте, можно ли законно и технически передать новому владельцу доступ к контроллерам и уведомлениям; активные пароли пересылают по отдельному защищённому каналу на этапе передачи, не в общей переписке.
Сформируйте короткий реестр: подтверждённые функции, непроверенные сценарии, выявленные дефекты, доступ к узлам и проектные ограничения. Для каждого пункта укажите последствие и следующий шаг — повторный тест, проект, ремонт, новое обслуживание или осознанное принятие риска. Не объединяйте обязательную безопасность с пожеланием питать каждый декоративный прибор. Смету модернизации стоит заказывать после определения критических цепей и требований к переходному времени; «генератор побольше» не исправит неисправный переключатель или старую батарею.
Практический итог: хороший резерв — не коробка с определённой мощностью, а проверенная цепочка функций, защиты, источников, переключения и людей, которые умеют её обслуживать. Пока эта цепочка не подтверждена, обозначайте автономность как гипотезу, а не свойство дома.
